——某污水站二期进水流量计问题排查实录

我们初次走访某客户的污水站二期进水管道上安装了一台DN500电磁流量计，设计最大流量为3000m³/h，日常运行流量约为800m³/h，进水阀门常开在30%左右。投用后不久，变送器读数便出现明显波动，波动范围高达±300m³/h，明显影响了运行人员的判断与工艺调控。
在现场排查中，我们技术人员先后发现了多处与安装直接相关的问题：

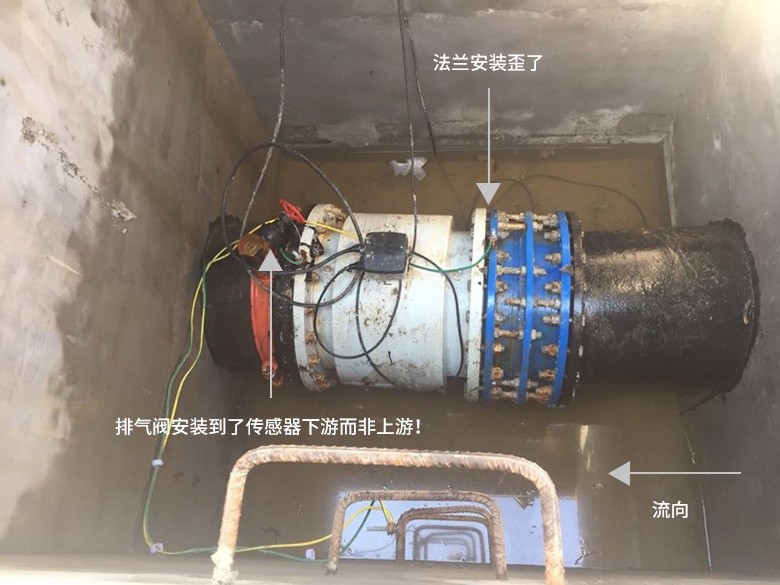

一、首先是传感器的安装不满足直管段要求。 法兰连接处存在明显歪斜，导致传感器与上下游管道不在同一条直线上。这种安装方式会在传感器内部产生涡流，破坏流速分布，进而使电极采集到的信号不稳定。
二、其次是排气阀的位置错误。 排气阀被安装在传感器的下游而非上游，导致管道内析出的气体无法在进入测量区域前被尽可能排出，进一步加剧了测量干扰。

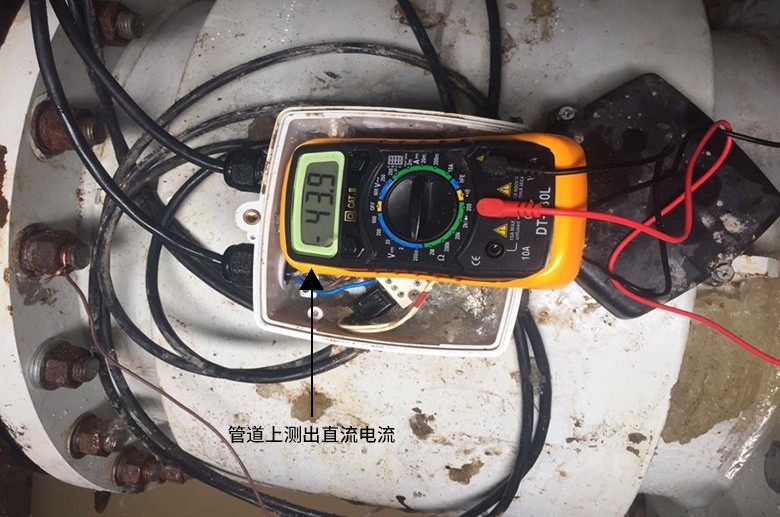

三、接地处理存在问题。 金属管道内壁涂有防锈漆，造成管道与大地之间接地不良，现场甚至测量出管道上存在直流电流。同时，传感器就地未做任何接地处理。接地不良会使上下游管道之间产生电势差，这个干扰信号会直接叠加在电极的测量信号上，导致读数异常。
四、管道内部存在大量气泡，介质无法满管。 在阀门开度仅30%或更低时，现场能清晰听到管道内传出的嗡嗡响声；当阀门开度调高至50%以上时，响声逐渐变小直至消失，流量波动也同步收窄至±50m³/h。这进一步证实，气泡和不满管是造成电极感应电压不稳定的重要原因。

针对上述问题，我们技术现场采取了以下整改措施：对传感器进行规范的接地处理；建议用户在传感器上游管道上分散安装排气阀门，确保介质在进入测量区域前尽可能处于满管状态；重新校正传感器的安装位置，保证传感器与上下游管道保持同一直线。经过整改后，管道上的干扰电流消失，流量读数恢复稳定。

总结

此次排查经验，电磁流量计现场安装问题导致流量数据波动的核心原因主要集中为三点：第一，接地接触不良导致上下游管道产生电势差，干扰传感器电极信号；第二，传感器安装时上下游管道不在同一条直线上，造成传感器内部产生涡流；第三，管道内部混入大量气泡、介质不能充满管道，导致电极获取的感应电压不稳定。

电磁流量计的长期稳定运行，产品性能是基础，规范的安装与精准的工况适配才是真正的保障。不同现场工况千差万别——管道条件、接地环境、流体特性，任何一项考虑不周，都可能导致测量异常，这也正是立格仪表强调「先勘测，后选型」的原因。作为流量测量专业厂家，我们提供从售前到售后的全流程技术支持：在选型阶段，我们的专业技术人员可上门进行工况勘测，全面评估管道条件、安装环境及工艺特点，并针对现场实际情况出具针对性的解决方案与选型指导，而非简单套用标准型号；在产品安装使用阶段，我们的工程师可现场指导安装，确保直管段、接地、排气等关键环节一次到位。对于污水站等易出现低流量、气泡析出的应用场景，我们还提供长期运行建议与持续跟踪服务。把问题解决在安装之前，比现场排查更高效，也更省心。如果您正在规划流量计选型或遇到现场疑难，欢迎联系立格仪表，让专业的人做专业的事。

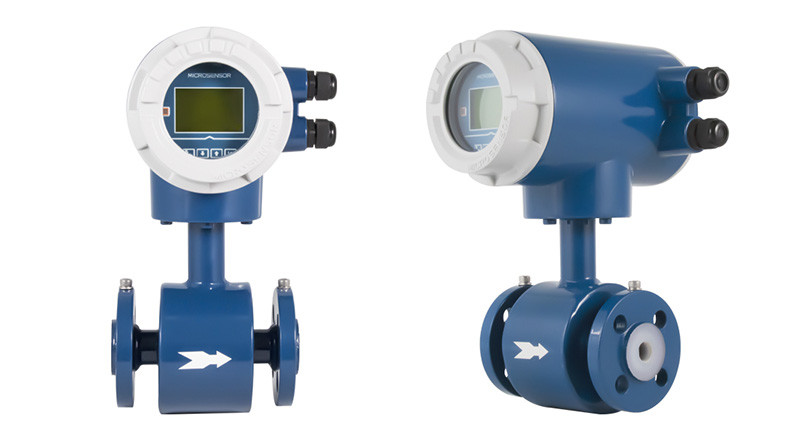

推荐产品：MFE600E智能型电磁流量计
测量精度：±0.5%、±0.2%
口径/范围：DN3～DN2400
安装形式：法兰式、夹持式、螺纹式、卡箍式
电极材料：不锈钢（316L）、钛（Ti）、哈氏合金（HC、HB）、钽（Ta）、碳化钨（WC）、铂铱（Pt）
衬里材料：氯丁橡胶、天然橡胶、聚氨酯橡胶、聚四氟乙烯、F46、PFA
介质温度：-20℃~150℃
供电电源：100～240V AC、12V DC、24V DC、电池、太阳能
信号输出：4～20mA DC、1-5V、频率/脉冲、继电器输出、RS485/RS232(标准ModBus协议)、Hart、Profibus-DP/PA
防护等级：IP65、IP67、IP68（分体式传感器部分）
